GCE 40/45 Elektrikli Spreader Beam

GCE 40/45 Elektrikli Spreader Beam, gemi-kıyı tek ve çift konteyner elleçleme operasyonları için geliştirilen elektrik tahrikli ve teleskopik bir kaldırma çözümüdür. Tek konteynerde 51 ton, çift konteynerde 2x32,5 ton kaldırma kapasitesi, flipper sistemi ve opsiyonel 0–1600 mm tam yükte ayırma özelliği ile farklı konteyner operasyonlarına esnek ve kontrollü şekilde uyum sağlar.

Açıklama

ELEKTRİKLİ GEMİ-KIYI TWIN SPREADER BEAM

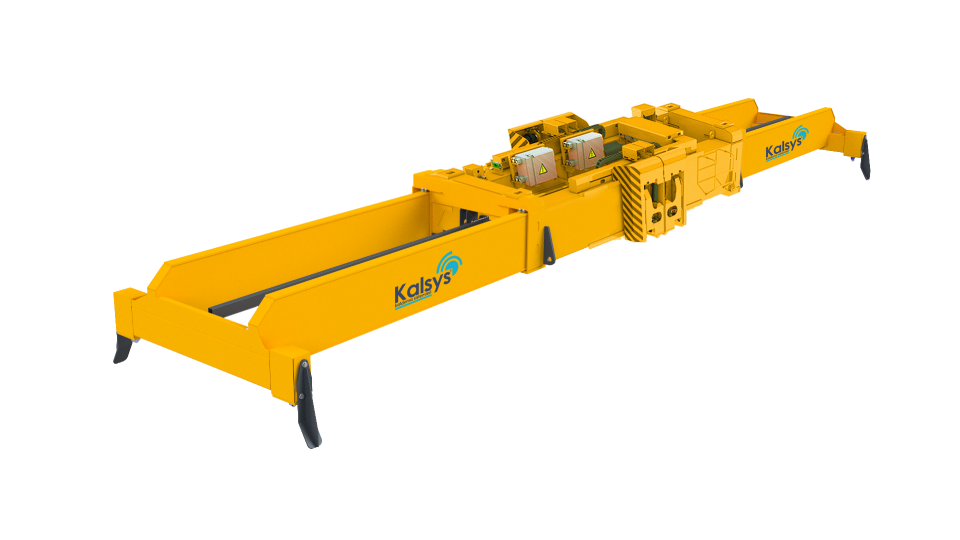

GCE 40/45 Elektrikli Spreader Beam

GCE 40/45, gemi-kıyı konteyner elleçleme operasyonları için geliştirilen, tek ve çift konteyner taşıma kabiliyetine sahip elektrik tahrikli ve teleskopik Kalsys spreader beam çözümüdür. Sistem; 20', 30' ve 40' ISO konteynerlerin yanı sıra GCE 45 konfigürasyonunda 45' konteynerlerle ve 2x20' çift konteyner operasyonlarıyla çalışabilir.

Tek konteyner operasyonlarında 51 ton, çift konteyner operasyonlarında 2x32,5 ton kaldırma kapasitesi sunan GCE 40/45; elektrik tahrik sistemi, flipper kılavuz yapısı, hızlı twistlock mekanizması ve opsiyonel tam yükte ayırma özelliği ile farklı konteyner operasyonlarına esnek şekilde uyum sağlar.

Gemi-Kıyı Twin Container Operasyonları İçin Elektrikli Performans

GCE 40/45; elektrik tahrik sistemi, teleskopik gövde yapısı, flipper sistemi ve hızlı twistlock mekanizmasını tek bir platformda birleştirir. 2x20' twin-container operasyonlarını destekleyen sistem, opsiyonel 0–1600 mm tam yükte ayırma özelliği sayesinde farklı konteyner konfigürasyonlarına kontrollü şekilde adapte olabilir.

Teknik Özellikler

ISO Konteyner Boyutları

1x20', 1x30', 1x40', GCE 45 modeli için 1x45' ve çift konteyner operasyonları için 2x20' ISO konteynerlerle uyumludur.

Kaldırma Kapasitesi

Tek konteyner operasyonlarında 51 ton ve ±%10 eksantrik yükleme kapasitesi; çift konteyner operasyonlarında 2x32,5 ton kaldırma kapasitesi. Tasarım EN 13001, DIN 15018 H2B4 ve EN 15056 standartlarına göre yapılandırılmıştır.

Elektrik ve Güç Sistemi

15 kW'a kadar toplam güç, 380 V AC 50 Hz besleme gerilimi ve 24 V DC kontrol gerilimi. Farklı besleme değerleri isteğe bağlı olarak uygulanabilir.

Teleskopik Hareket

GCE 40 modelinde 20'–40' arası teleskopik açılma/kapanma süresi 25 saniye, GCE 45 modelinde 20'–45' arası açılma/kapanma süresi 30 saniyedir.

Flipper ve Twistlock Sistemi

Flipper sistemi konteyner hizalamayı destekler ve açılma/kapanma hareketini 5 saniyede tamamlar. Twistlock mekanizması ise 90° dönüş hareketini yaklaşık 1 saniyede gerçekleştirir.

Twin Ayırma Sistemi

Opsiyonel ayırma sistemi, 2x20' konteyner operasyonlarında 0–1600 mm aralığında ayarlanabilir ve tam yük altında çalışacak şekilde yapılandırılmıştır.

Koruma ve Dayanıklılık

IP66 paslanmaz çelik elektrik panosu ve EN ISO 12944 standardına uygun C5 boya sistemi ile zorlu liman ve açık saha koşullarına uygun koruma sağlanır.

Sistem Ağırlığı

GCE 40/45'in yaklaşık sistem ağırlığı 12 tondur. Belirtilen değer opsiyonel ekipmanları içermez.

Elektrikli Twin Container Elleçleme İçin Esnek Yapı

GCE 40/45, gemi-kıyı operasyonlarında tek ve çift konteyner elleçleme kabiliyetini elektrik tahrikli bir platformda bir araya getirir. Flipper sistemi, hızlı teleskopik hareket ve opsiyonel tam yükte ayırma özelliği ile farklı konteyner boyutları ve twin-container operasyonları için esnek bir yapı sunar.

51 Ton Tek Konteyner Kapasitesi

2x32,5 Ton Çift Konteyner Kapasitesi

0–1600 mm Tam Yükte Ayırma Aralığı
