Pergel Vinç Sistemleri

PERGEL VİNÇ SİSTEMLERİ

Pergel Vinç Sistemleri

Kalsys Pergel Vinç Sistemleri; üretim hatları, montaj istasyonları, makine besleme noktaları ve bakım alanlarında lokal ve kontrollü yük elleçleme sağlamak üzere geliştirilen kompakt kaldırma çözümleridir. Direk tipi, duvar tipi ve mafsallı konfigürasyonlar sayesinde farklı çalışma alanlarına ve tesis geometrilerine uyarlanabilir.

Her sistem; yük karakteristiği, kapasite, kol erişimi, pergel altı yüksekliği, dönüş açısı, çalışma çevrimleri, taşıyıcı yapı ve çevresel koşullar dikkate alınarak proje bazlı olarak mühendislik yaklaşımıyla yapılandırılır. Manuel veya motorlu dönüş seçenekleri, uygulamanın hassas konumlandırma ve ergonomi gereksinimlerine göre seçilebilir.

Çalışma İstasyonları İçin Kontrollü ve Kompakt Yük Elleçleme

Pergel vinç sistemleri, tam bir köprülü vinç yolu gerektirmeden belirli bir çalışma alanı içerisinde hızlı kaldırma, taşıma ve konumlandırma imkânı sağlar. Dönüş kolu mevcut alanın verimli kullanılmasını desteklerken, manuel veya motorlu dönüş sistemi operasyonun hassasiyet ve kullanım gereksinimlerine göre yapılandırılabilir.

Temel Mühendislik Avantajları

Lokal Yük Elleçleme

Tanımlı bir çalışma istasyonu veya üretim hücresi içerisinde hızlı kaldırma, taşıma ve yük konumlandırma imkânı sağlar.

Kompakt Alan Kullanımı

Döner kol yapısı, tam bir vinç yolu sistemine ihtiyaç duymadan mevcut çalışma alanının etkin şekilde kullanılmasını sağlar.

Hassas Konumlandırma

Uygulamaya göre seçilebilen manuel veya motorlu dönüş sistemi, yükün çalışma alanı içerisinde kontrollü şekilde konumlandırılmasını destekler.

Ergonomik Operasyon

Akıcı kol hareketi, malzeme elleçleme süreçlerinin daha kontrollü yürütülmesini ve operatör eforunun azaltılmasını destekler.

Teknik Özellikler

Sistem Konfigürasyonu

Direk tipi, duvar tipi veya mafsallı pergel vinç mimarileri.

Kaldırma Kapasitesi

Direk tipi sistemlerde 125 kg–10 t, duvar tipi sistemlerde 125 kg–5 t kapasite aralığı.

Kol Erişimi

Direk tipi sistemlerde 2–10 m, duvar tipi sistemlerde 2–7 m erişim mesafesi.

Dönüş Açısı

Direk tipi sistemlerde 360°'ye kadar, duvar tipi sistemlerde 180–270° dönüş aralığı.

Montaj Arayüzü

Direk tipi sistemlerde beton temel / ankraj bağlantısı; duvar tipi sistemlerde bina kolonu / çelik konstrüksiyon bağlantısı.

Dönüş Tahriki

Direk tipi ve duvar tipi sistemlerde manuel veya motorlu dönüş seçenekleri.

Kaldırma ve Araba Sistemi

Kaldırma mekanizması ve araba sistemi, projenin çalışma sınıfı ve operasyon gereksinimlerine göre seçilir.

Çalışma Alanı

Kapalı alan veya proje gereksinimlerine göre belirlenen özel çalışma koşullarına uygun konfigürasyon.

Pergel Altı Yükseklik

Çalışma alanı, kaldırma yüksekliği ve tesis geometrisine göre proje bazında belirlenir.

Mafsallı Sistem Seçeneği

İki mafsallı kol geometrisi, engellerin çevresine erişim ve zor çalışma istasyonlarında kontrollü yük elleçleme için uygulanabilir.

Kanıtlanmış Pergel Vinç Uygulaması

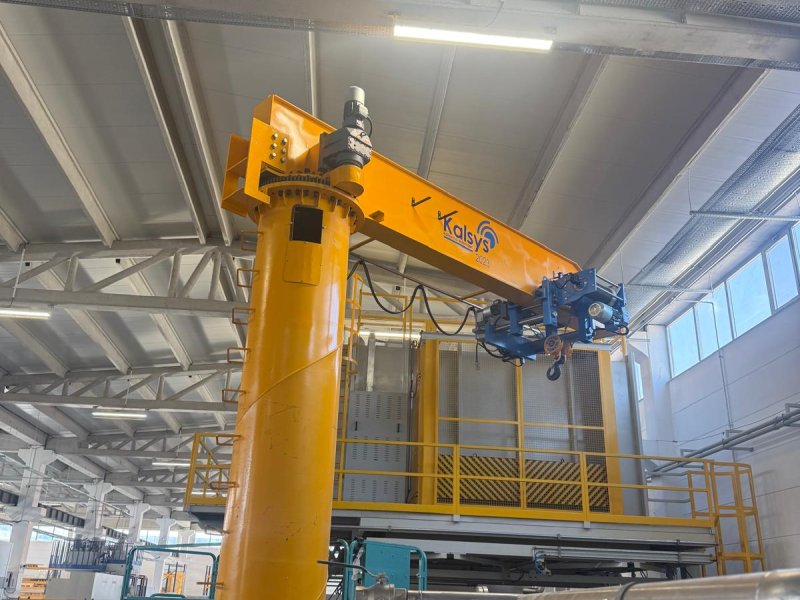

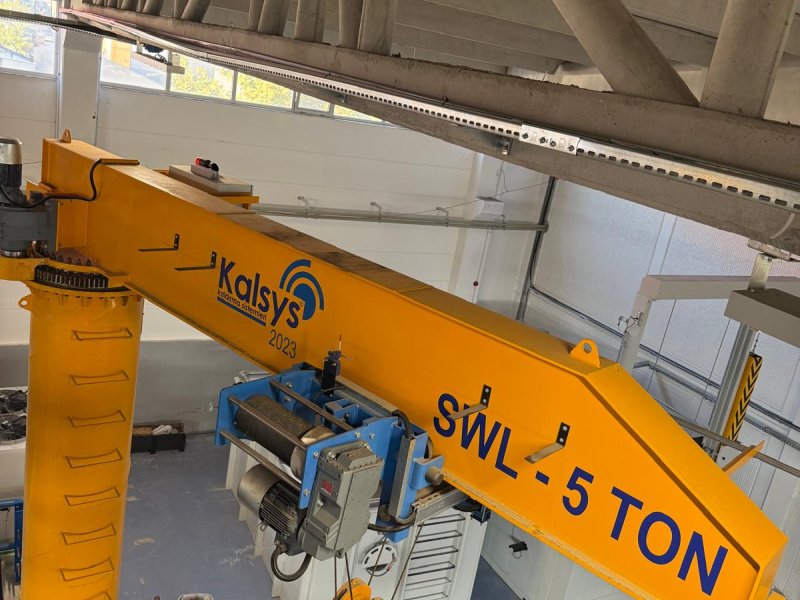

Kalsys'in tamamlanmış referansları arasında kompozit üretim operasyonları için geliştirilen 5 ton kapasiteli direk tipi pergel vinç bulunmaktadır. Sistem, Epsilon Composite için 5 ton kapasiteli çift kiriş gezer köprülü vinç ile birlikte entegre fabrika kaldırma çözümünün bir parçası olarak teslim edilmiştir. Nihai sistem konfigürasyonu taşıyıcı yapı doğrulamasına göre belirlenir.

Tipik Uygulama Alanları

Montaj

Makine Besleme

Üretim Hücreleri

Bakım

Atölyeler

Depolama

125 kg–10 t Direk Tipi Kapasite

2–10 m Maksimum Kol Erişimi

360°'ye Kadar Direk Tipi Dönüş Açısı

Açıklama

Pergel Vinç Sistemleri, üretim, montaj, makine besleme ve bakım istasyonlarında lokal ve kontrollü yük elleçleme için geliştirilen kompakt kaldırma çözümleridir. Direk tipi sistemlerde 125 kg–10 t kapasite, 2–10 m kol erişimi ve 360°'ye kadar dönüş; duvar tipi sistemlerde ise 125 kg–5 t kapasite, 2–7 m erişim ve 180–270° dönüş aralığı sunar.
